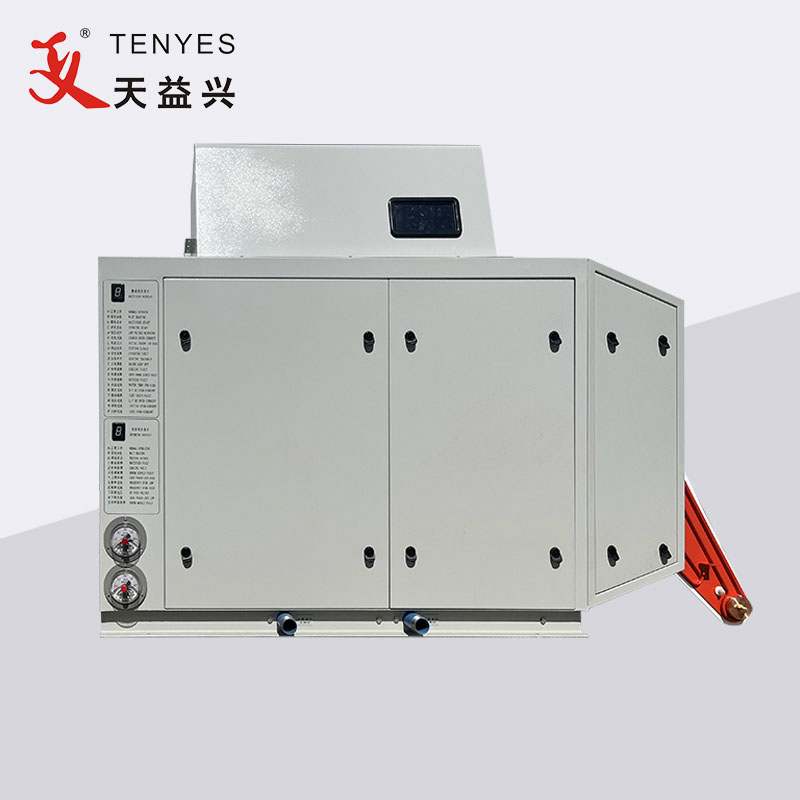

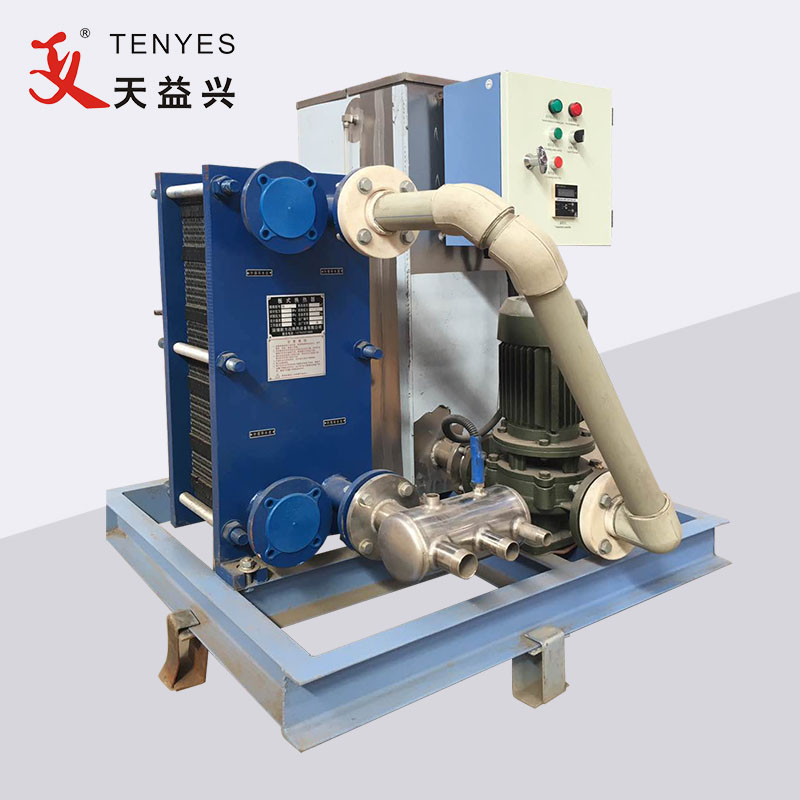

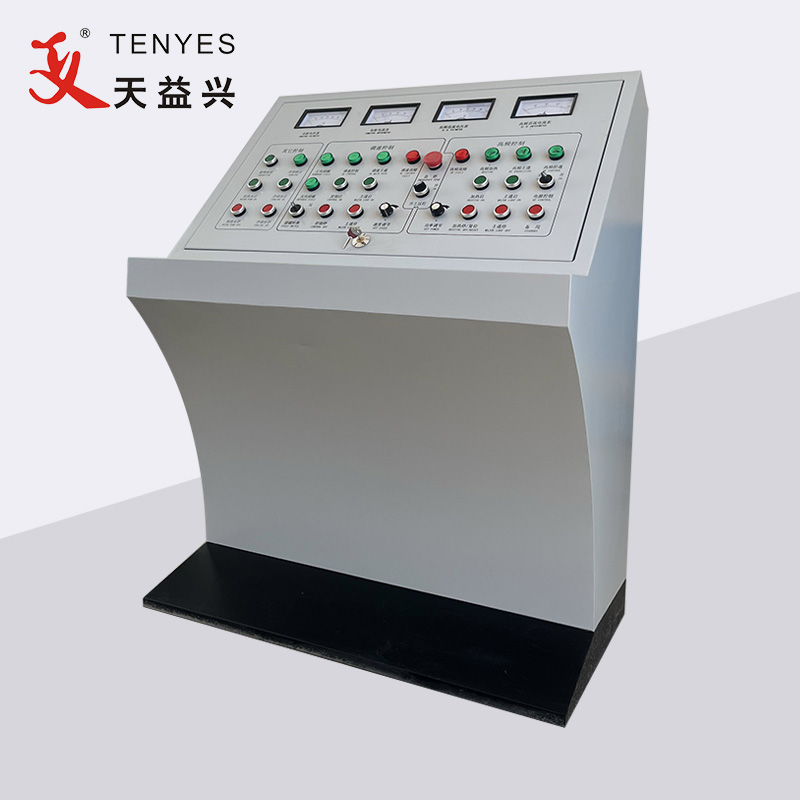

150KW 솔리드 스테이트 고주파 소형 파이프 용접기

사이리스터 정류기는 위상 편이 제어를 채택하기 때문에 전력 조절은 트리거 각도를 변경하여 전압을 조정하는 것입니다. 회로는 전력망에서 각도가 누락된 사인파를 흡수하고 각도가 누락된 사인파의 다른 부분을 전력망에 남겨둡니다. 분명히 왼쪽 부분에는 많은 수의 고조파가 포함되어 있습니다. 동시에, 전압 및 전류 위상이 다르기 때문에 역률이 낮습니다(DC 출력 전압이 낮을수록 역률이 낮아집니다).

이론적 계산 및 테스트에 따르면 3상 완전 제어 브리지 정류기의 트리거 각도가 0이거나 다이오드로 구성된 제어 불가능한 브리지 정류기를 사용할 때 생성되는 고조파는 매우 작고 역률은 매우 높습니다(보다 높음). 0.9). 그러나 실제 적용에서는 DC 전압을 지속적으로 조정(즉, 출력 전력 조정)하는 기능이 있어야 하며 장비는 영원히 최대 전압에서 작동할 수 없습니다. 장비가 최소 고조파, 최고 역률 및 조정 가능한 출력 전력을 갖도록 하려면 제어할 수 없는 정류기 브리지 뒤에 또 다른 전압 조정 장치를 추가해야 합니다.

이에, 집중적인 연구 끝에 수치제어 정류기 기술을 개발하여 국가특허(zl201520767232.X)를 획득하였습니다.

일반 산업계에서 사용되는 3상 4선식 380V, 50Hz AC를 "3상 정류기 브리지"(6개의 ZP 다이오드와 1회 정류로 구성)에 의해 정류되어 300Hz 맥동직류로 된 후, LC 필터링을 거쳐 평활직류로 변환된다. (리액턴스와 커패시턴스로 구성) 단상 인버터 브리지(4개 그룹의 IGBT로 구성)에 의한 반전 및 전압 조정 후 10kHz 이상의 제어 가능한 주파수 및 전압으로 AC로 변환되어 저전압 맥동이 됩니다. 고주파 변압기 강압 및 다이오드 정류(2차 정류) 후 DC가 되고, 리액턴스 또는 커패시터 평활화 및 필터링 후 평탄한 저전압 DC가 됩니다.

IGBT로 구성된 단상 인버터 브리지는 인버터와 전압 조정이라는 두 가지 기능을 갖습니다. 즉, DC를 AC로 전환하면서 생산 요구에 따라 출력 전압을 조정할 수 있습니다.

고주파 변압기는 페라이트를 자기 전도 재료로 채택하고 1차 변태 비율은 필요에 따라 소량, 저비용 및 높은 전도 효율로 설계됩니다.

PWM 수치 제어 정류 기술을 갖춘 TENYES 150KW 솔리드 스테이트 고주파 컴팩트 파이프 용접기는 다음과 같은 장점이 있습니다.

1) 높은 역률: 역률 ≥ 0.92, 무효 전력 보상 장비를 추가할 필요가 없습니다.

2) 낮은 고조파 오염: 일반적으로 추가적인 고조파 처리 장비를 추가할 필요가 없습니다.

3)안정적인 출력: 출력 리플 ≤ 0.2%, 용접 파이프의 버가 더 균일합니다.

4)빠른 보호 속도: 오류 연동 보호 시간 ≤ 10 μS. 장비의 신뢰성이 더 높습니다.

5) 높은 전력 효율 : 무효 전력 손실이 감소하므로 전체 기계의 효율이 향상됩니다.
