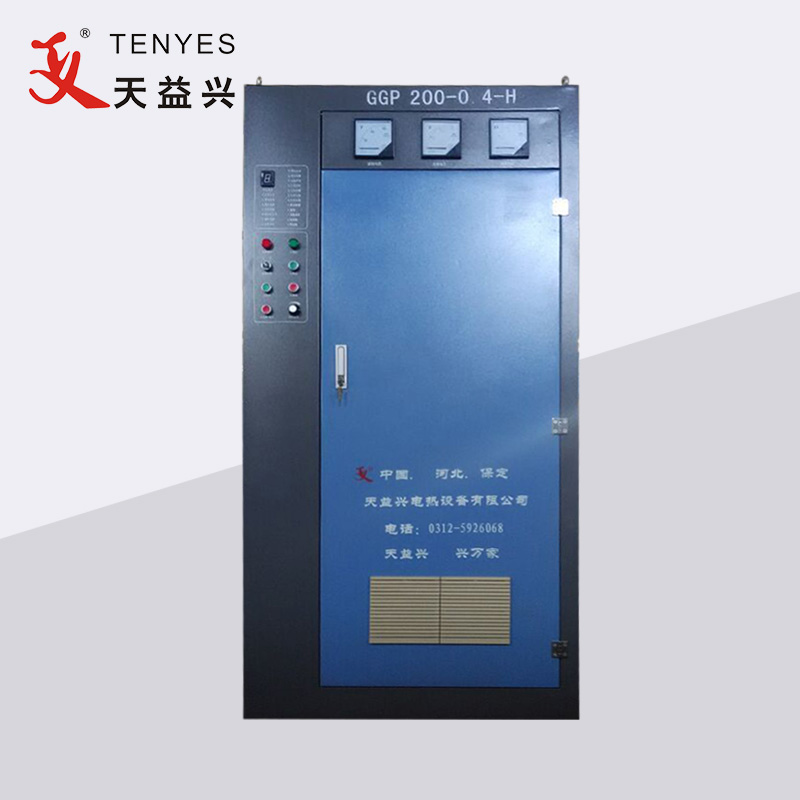

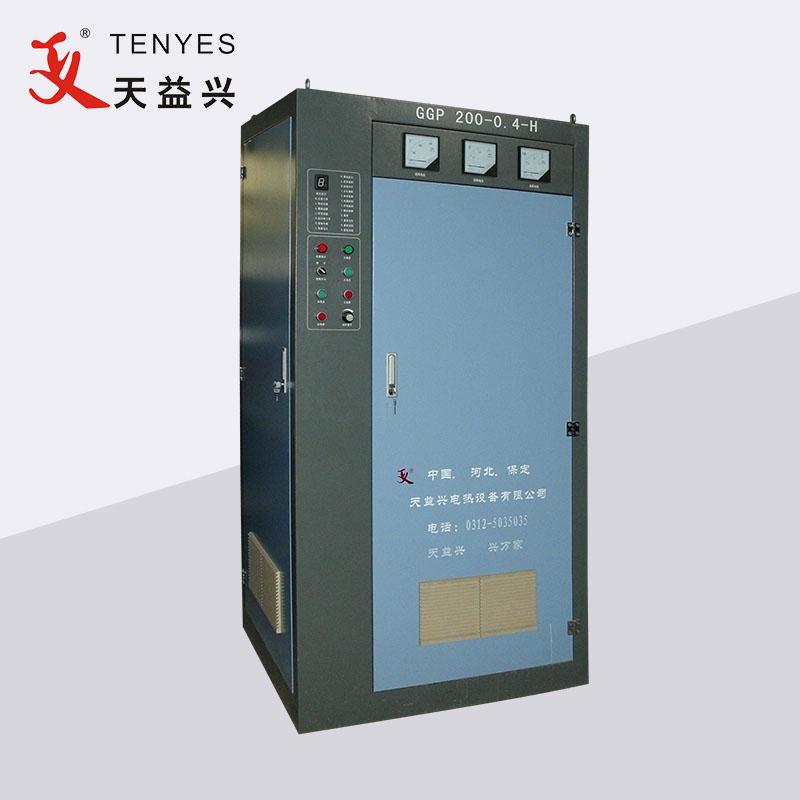

중국의 TENYES 회사는 모든 친절한 고객에게 혁신적이고 안정적이며 효율적인 용접 솔루션을 제공하기 위해 최선을 다하고 있습니다. 200KW 고주파 파이프 용접기는 고객에게 최적의 성능, 높은 용접 속도 및 에너지 절약 기능을 제공하는 사용자 친화적인 인터페이스를 갖추고 있습니다. 200KW 고주파 파이프 용접기 정류기 캐비닛에는 사이리스터를 사용하여 정류 각도 α를 조정하여 전원 공급 장치의 출력 전력을 제어하는 3상 사이리스터 제어 정류기 브리지가 포함되어 있습니다. 필터링된 DC 전압은 고주파 인버터로 들어가고 출력은 공진 회로로 들어가는 단상 고주파 전력입니다. 고주파 에너지는 매칭 및 조정 메커니즘을 통해 부하에 전달되어 강관의 용접이 완료됩니다.
I.Equipment 사용법: 강관 용접
II.장비 이름 및 모델: 고체 고주파 용접기, GGP200-0.35-H
III.솔리드 스테이트 고주파 용접기에는 다음 장비가 포함됩니다.
정류 캐비닛
인버터 캐비닛
중앙 제어 콘솔
강압 변압기
DC 드라이브 캐비닛
물-물 냉각 시스템
3차원 조정 브래킷
접촉 용접 헤드
IV.장비 기술 매개변수
A)200KW 고주파 파이프 용접기 적용
강관 직경: Ø35-Ø76mm
강철 스트립 벽 두께: 1.5-3.25mm
용접 모드: 접촉 유형
용접 속도: 60-100m
B)200KW 고주파 파이프 용접기의 작동 매개변수
정격 출력: 200KW
정격 DC 전압: 240V
정격 DC 전류: 1000A
정격 주파수: 350KHZ
효율성: ≥85%
출력 고주파 전력: ≥200KW
C)200KW 고주파 파이프 용접기의 전원 공급 장치 요구 사항
전원 공급 장치 형태: 삼상 4선식 시스템 전원 주파수 교류,
라인 전압 380V±5%
배전 용량: 250KVA 이상
역률: ≥0.85
전원 공급 장치 케이블: 플라스틱으로 덮인 구리선, 각 상≥200mm2접지선≥ 95mm2
