500KW 고주파 파이프 용접 기계

TENYES는 중국 고주파 파이프 용접기 분야의 선도적인 제조업체입니다. 20년 이상의 현장 경험을 바탕으로 TENYES는 신뢰할 수 있는 고주파 용접 기계 공급원을 찾는 기업 및 계약업체에게 신뢰할 수 있는 공급업체가 되었습니다. TENYES는 고객이 용접기를 쉽게 사용할 수 있도록 탁월한 애프터 서비스와 기술 지원을 제공합니다. 500KW 고주파 파이프 용접기에는 장비의 안정성을 극대화하고 장비 손상을 방지하기 위해 기계 전체에 20가지 이상의 보호 조치가 설정되어 있습니다. 모든 알람 정보는 제어 보드에 의해 처리되어 PLC 시스템으로 전송됩니다. 유지보수 담당자는 디스플레이 화면을 통해 장비 고장의 원인과 대처 방법을 쉽게 이해할 수 있습니다.

문의 보내기

제품 설명

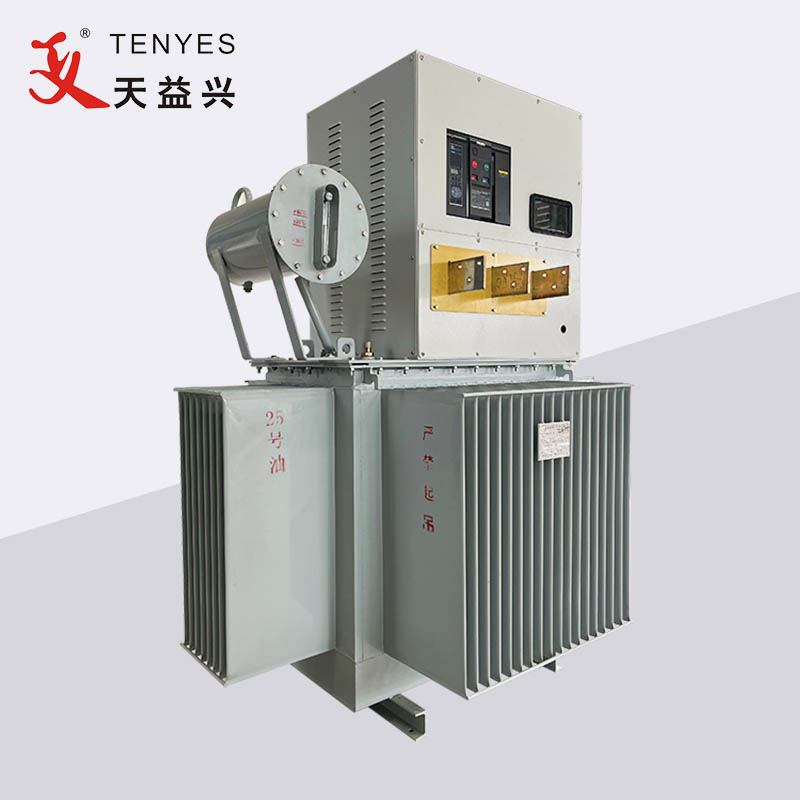

장비는 주로 변압기, 정류기 캐비닛 및 인버터 캐비닛으로 구성됩니다. 주로 고주파 직선 심 용접 파이프 생산 라인에 사용됩니다.

500KW 고주파 파이프 용접 기계의 작동 원리:

일반 3상 교류전원(선간전압 380V, 주파수 50HZ)은 변압기(선간전압 200V, 주파수 50HZ)에 의해 감소되어 정류장으로 들어가 정류, 전압조정, 필터링을 거쳐 0부터 연속적으로 조정 가능한 DC전력이 됩니다. 240V까지; 다시 인버터 브리지에 들어가면(고전력 트랜지스터 MOSFET 사용) 고주파 전류가 되며, 이는 유도 가열을 위해 부하 슬롯에 공급될 수 있습니다.

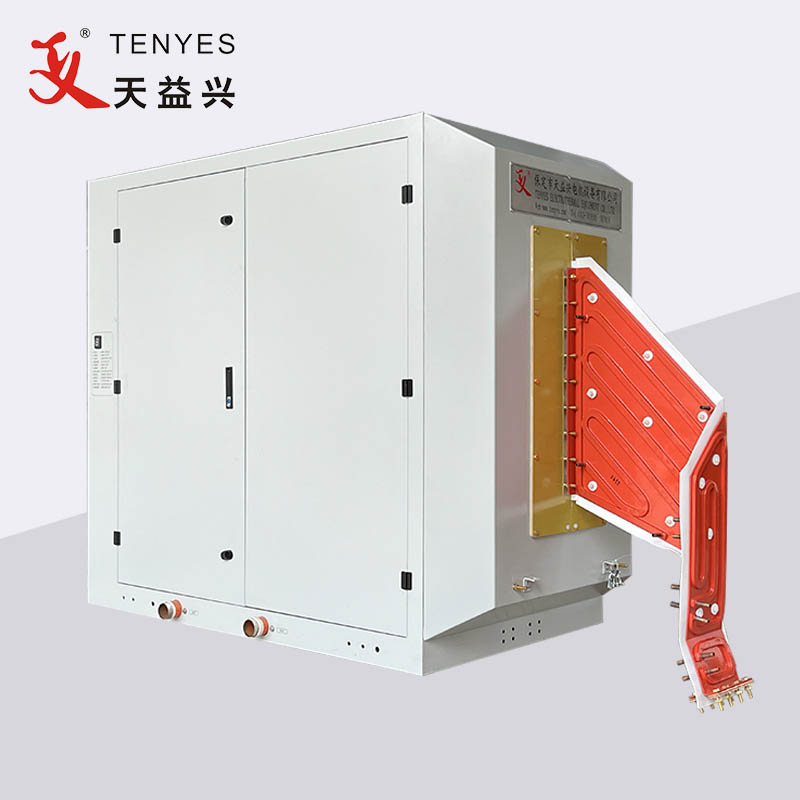

인버터 슬롯 전원 장치는 모듈형 구조를 채택하고 있으며, 각 전원 장치 쌍은 50KW 이상의 전력을 출력할 수 있습니다. 장비의 전력에 따라 사용되는 동력 장치의 개수가 달라지며, 장비의 기본 구조는 크기에 관계없이 동일합니다. 슬롯은 고전압 및 출력 변압기가 없는 직렬 병렬 하이브리드 공진 형태입니다. 이 장치에 사용되는 전원 장치의 수는 10쌍입니다.

이 500KW 고주파 파이프 용접기의 주요 장점은 다음과 같습니다.

1. 고전압이 없으며 안전하고 신뢰할 수 있으며 효율적입니다.

2. 주요 부품은 모두 IR, IXYS, Siemens 등의 업체에서 수입한 제품입니다.

3. 펄스 폭 변조 또는 마이크로컴퓨터 제어 전압 조절 회로, 안정적인 조절, 높은 정확도 및 낮은 고조파 간섭을 채택합니다.

4. 전력 범위는 0~100%까지 무한 조정 가능하며, 과전압, 과전류 등의 고장 보호 시스템을 갖추고 있습니다.

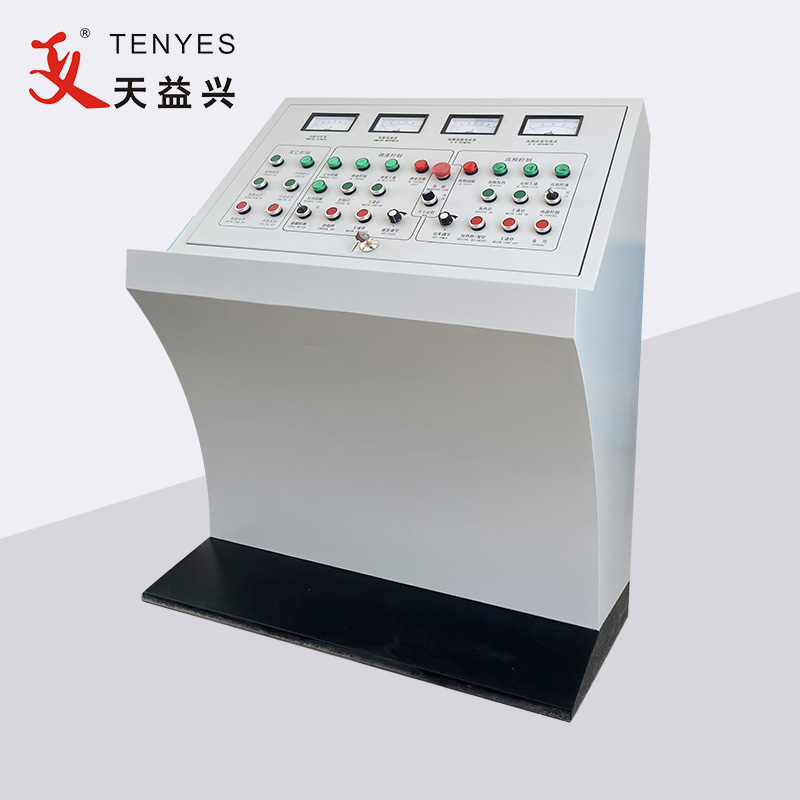

5. 작업 상태의 디지털 표시, 간단한 조작 및 편리한 유지 관리.

6. 내부 및 외부 버가 거의 없으며 우수한 용접 품질, 균일한 용접 폭 및 열.

애플리케이션		작동 매개변수		전원 공급 장치 요구 사항
강관 외경	Φ114-Φ219	정격 전력	500kW	전원 공급 형태	3AC 380±5%
강철 스트립 두께	4.0-10.0	정격직류전압	240V
용접 모드	유도 또는 접촉 유형	정격직류전류	2500A	전원 용량	600KVA 이상
		정격 주파수	200KHZ	역률	≥0.85
용접 속도	10-20(m)	능률	≥85%	전원 케이블	플라스틱 구리≥500mm² 접지 케이블≥250mm²
		출력 HF 전력	≥500kW
