600KW 고주파 파이프 용접 기계

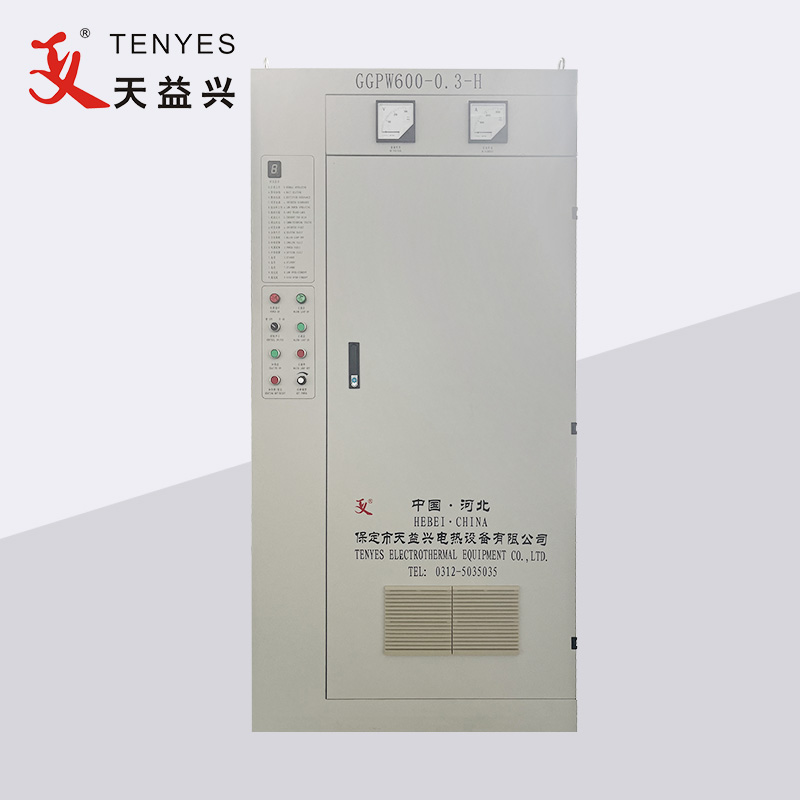

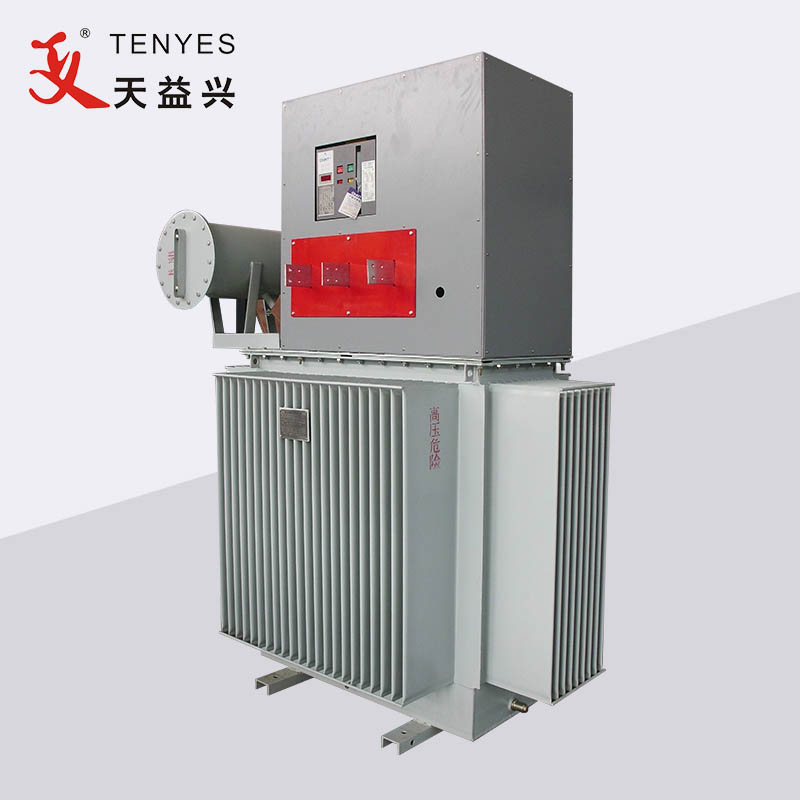

600kw 고주파 파이프 용접기의 정류기 캐비닛

1. 고체 고주파 파이프 용접기 정류기 캐비닛은 스위치 기어 캐비닛과 정류기 부품을 연결하는 통합 설계를 채택합니다.

2. 정류기는 3상 풀 브리지 SCR 위상 제어 회로를 채택하고 이전 단계의 수동 필터를 통해 장비의 역률이 더 높고 고조파 함량이 더 작은 것을 보장할 수 있습니다.

3. 제어 회로는 마이크로 컨트롤러를 기반으로 한 DC 전압과 DC 전류 이중 폐쇄 루프 제어를 채택하고 DC 전압이 0에서 정격 값까지 연속적으로 원활하게 조정되도록 보장합니다.

4. 장비의 안정적인 작동을 보장하기 위해 포괄적인 보호 기능을 갖추고 있습니다.

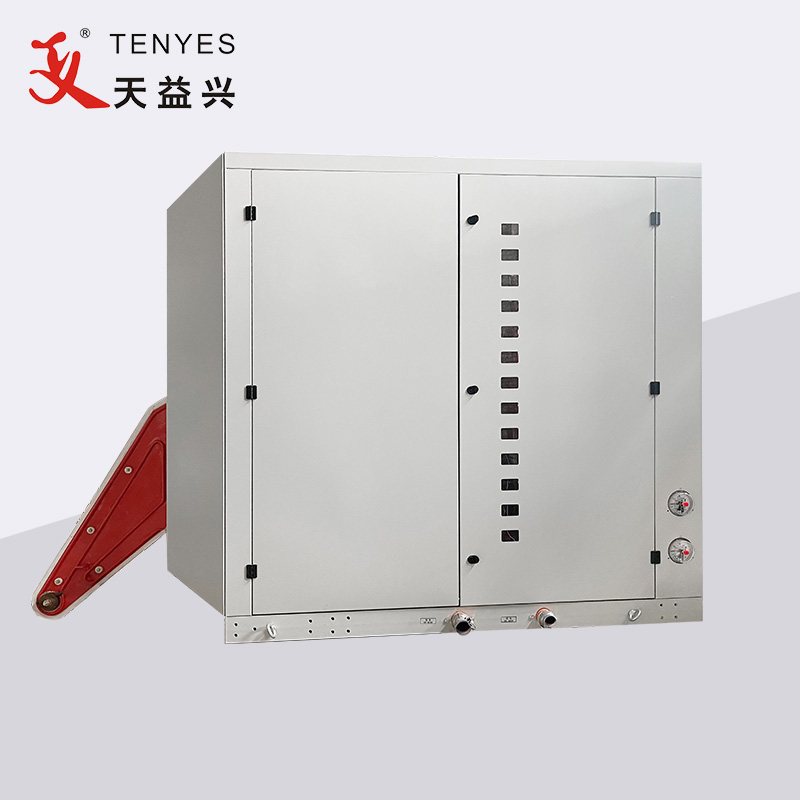

600kw 고주파 파이프 용접기의 인버터 출력 캐비닛

ㅏ. 인버터 부분은 MOSFET 단상 인버터 브리지로 구성되어 병렬로 연결되며, 단일 브리지 전력 설계는 125kW/60kW이며, 인버터 브리지는 모듈식 접근 방식을 채택하여 전력 스태킹을 완성하며, 각 블록 브리지 데크는 서랍형 구조로 구성됩니다. 슬라이드 구조로 설치 및 유지보수가 편리합니다.

비. 일치하는 변압기를 사용하여 전력 합성을 완료하고 변압기 2차 공진을 사용하며 용접 변압기 출력이 없습니다.

씨. 인버터 제어 회로는 고정 각도 제어를 채택하고 다음과 같은 기능을 가지고 있습니다. 잠금 방지 및 과전류/과전압 보호 기능은 인버터의 효율적이고 안정적인 작동을 보장합니다.

디. 밀폐형 섀시, 수냉식 및 외부 에어컨 냉각 방식을 채택했습니다.

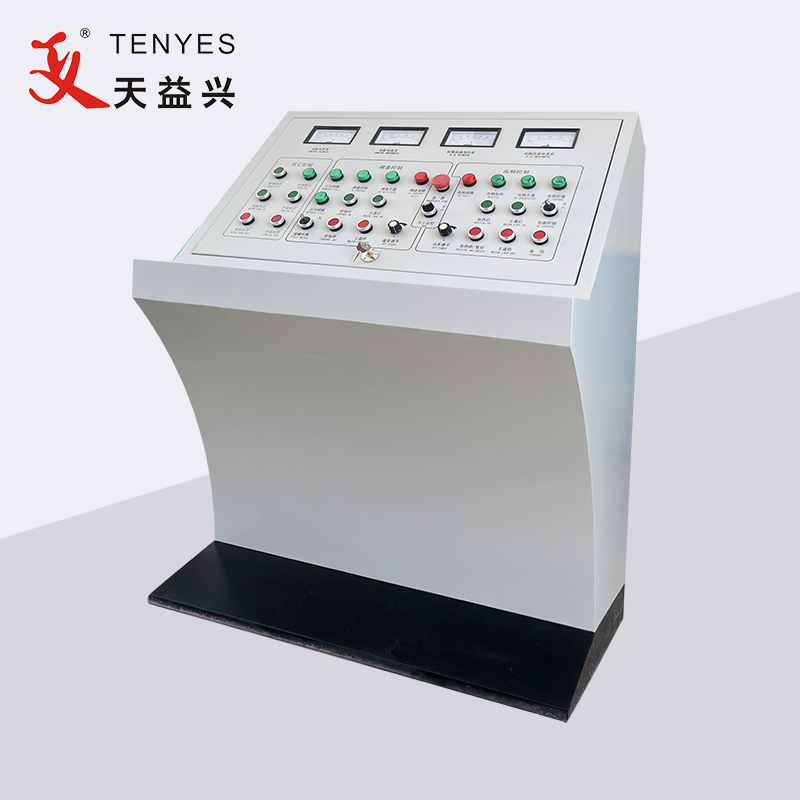

600kw 고주파 파이프 용접기 콘솔

PLC 및 LCD 디스플레이 화면을 사용하여 고체 고주파 파이프 용접기 원격 제어를 구현합니다. 속도 전력 폐쇄 루프 제어 기능을 갖추고 있습니다.

600kw 고주파 파이프 용접기의 기계적 조정 장치

2D/3D로 조정 가능한 탱크 출력 캐비닛의 설치 및 조정에 사용됩니다.
