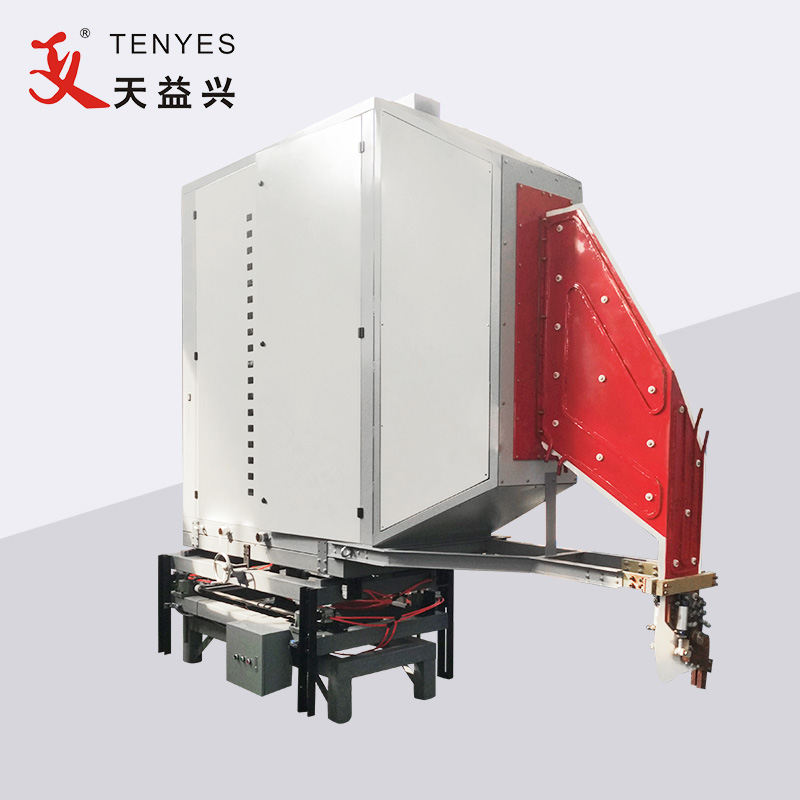

800KW 고주파 파이프 용접 기계

TENYES 800KW 고주파 파이프 용접기는 주로 스텝다운 오일 변압기, 정류기 캐비닛, 인버터 캐비닛, 콘솔, 냉각 시스템, 지원 인버터 캐비닛용 브래킷으로 구성되며 때로는 고객의 요구 사항에 따라 DC 드라이버와도 일치합니다.

문의 보내기

제품 설명

TENYES 800KW 고주파 파이프 용접기 일반 3상 교류전원(선전압 380V, 주파수 50HZ)은 변압기(선전압 200V, 주파수 50HZ)에 의해 감소되어 정류장으로 들어가 정류, 전압조정, 필터링을 거치며, 0~240V 범위에서 지속적으로 조정 가능한 DC 전력이 됩니다. 다시 인버터 브리지에 들어가면(고전력 트랜지스터 MOSFET 사용) 고주파 전류가 되며, 이는 유도 가열을 위해 부하 슬롯에 공급될 수 있습니다. 인버터 슬롯 전원 장치는 모듈형 구조를 채택하고 있으며, 각 전원 장치 쌍은 50KW 이상의 전력을 출력할 수 있습니다. 장비의 전력에 따라 사용되는 동력 장치의 개수가 달라지며, 장비의 기본 구조는 크기에 관계없이 동일합니다. 슬롯은 고전압 및 출력 변압기가 없는 직렬 병렬 하이브리드 공진 형태입니다. 이 장치에 사용되는 전원 장치의 수는 16쌍입니다.

TENYES 800KW 고주파 파이프 용접기 매개 변수 (사양)

애플리케이션		작동 매개변수		전원 공급 장치
강관 외경	Φ165-Φ508	정격 전력	800kW	전원 공급 형태	3AC380±5%
강철 스트립 두께	3.0-10.0	정격직류전압	240V	전원 공급 형태	3AC380±5%
용접 모드	유도 또는 접촉 유형	정격직류전류	4000A	배전 용량	1000KVA 이상
용접 모드	유도 또는 접촉 유형	정격 주파수	200KHZ	역률	≥0.85
용접 속도	10-20(m)	능률	≥85%	전원 케이블	플라스틱으로 덮인 구리선≥800mm²의 각 단계 접지선 ≥400mm²
