새로운 구조의 솔리드 스테이트 HF 소형 파이프 용접기

정류기 캐비닛과 인버터 캐비닛의 기존 분리형 레이아웃 대신 이 새로운 구조의 솔리드 스테이트 HF 소형 파이프 용접기는 두 개의 핵심 기능 장치를 단일 소형 캐비닛에 통합합니다. 이러한 통합은 시스템 구조를 단순화하여 전체 장비 설치 공간을 줄일 뿐만 아니라 두 장치 사이의 내부 배선 거리를 단축하여 용접 파이프 생산 과정에서 신호 간섭을 최소화하고 전력 전송의 안정성을 향상시킵니다.

솔리드 스테이트 HF 컴팩트 파이프 용접기는 일반적으로 다음 부품으로 구성됩니다.

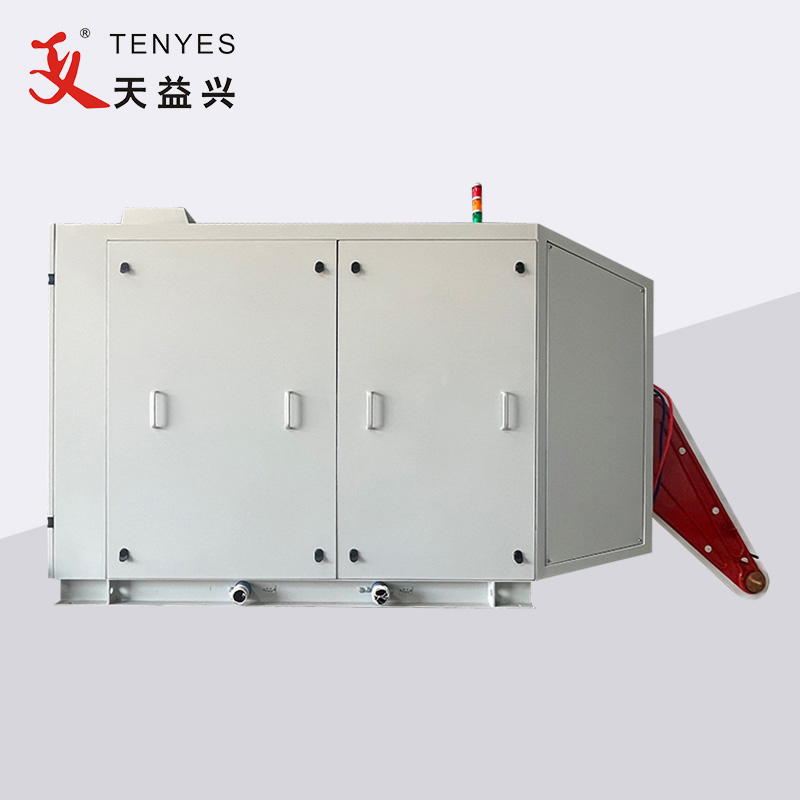

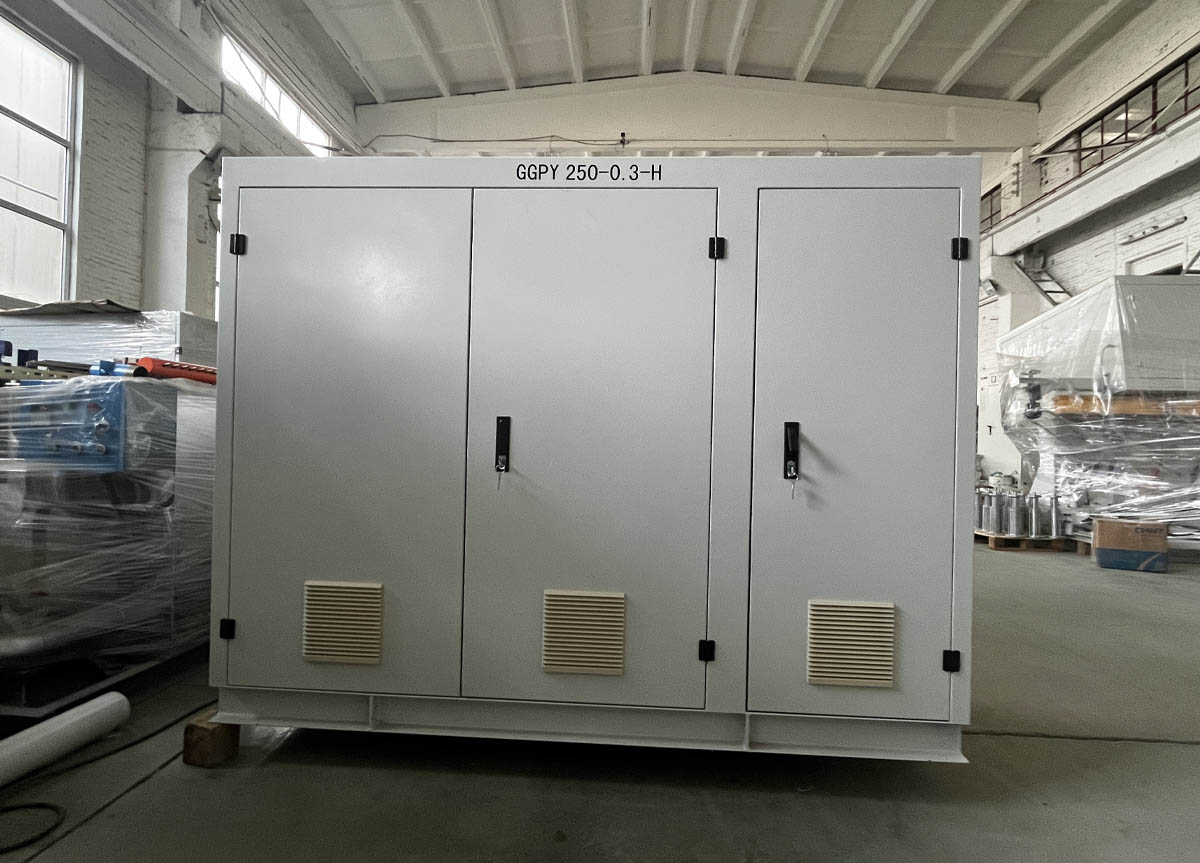

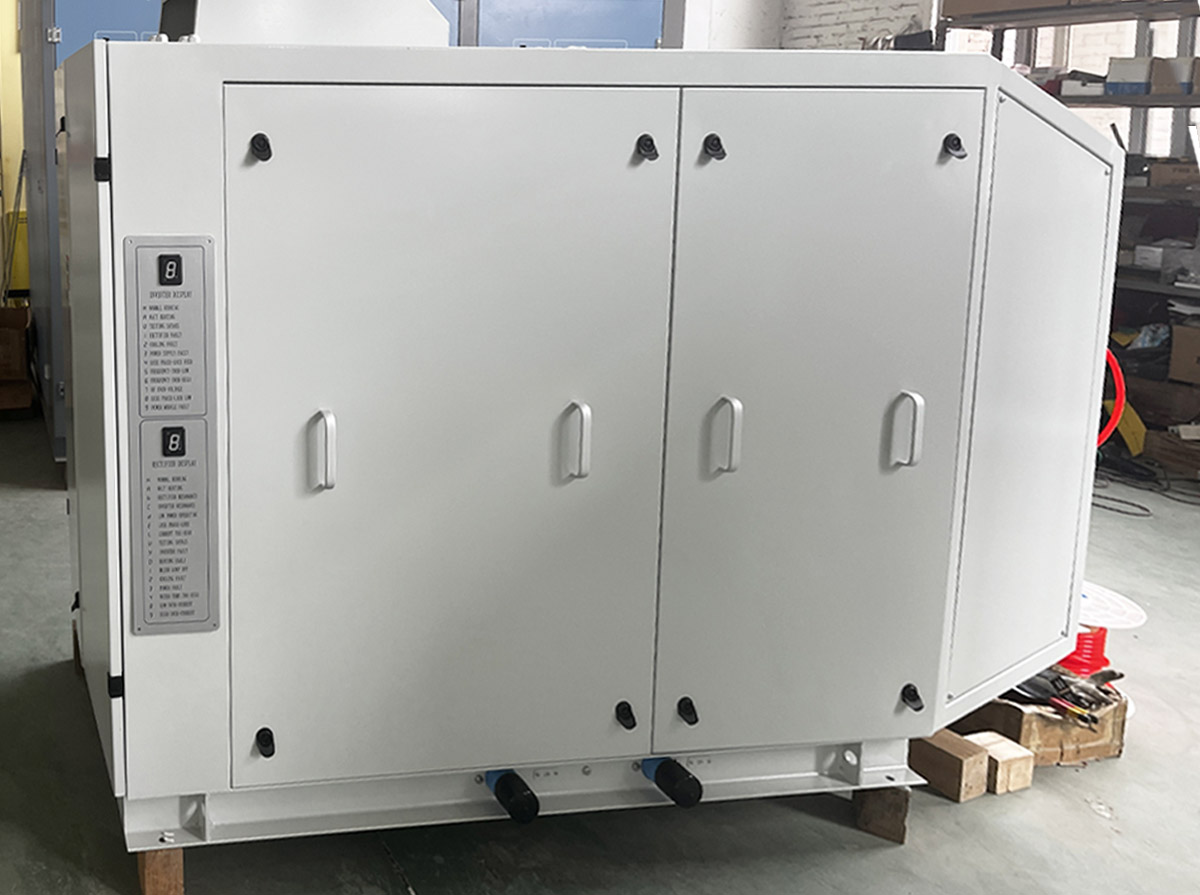

1. 새로운 구조 솔리드 스테이트 HF 컴팩트 파이프 용접기 메인 캐비닛:

우리는 정류기 및 인버터 캐비닛을 하나의 캐비닛으로 만드는 이 새로운 구조를 사용합니다. 이 새로운 디자인은 더 많은 공간을 절약하고 고객이 케이블을 쉽게 연결할 수 있도록 해줍니다. 이 새로운 구조를 위해 이제 우리는 50Kw에서 400Kw까지 설계합니다. 더 큰 파워 용접기가 있는 경우 별도의 파이프 용접기를 사용하는 것이 좋습니다.

2. 건식 변압기 캐비닛

이 건식 변압기 캐비닛 내부에는 기존 오일 변압기 대신 건식 강압 변압기가 장착되어 있어 많은 국가로 배송을 쉽게 완료할 수 있습니다.

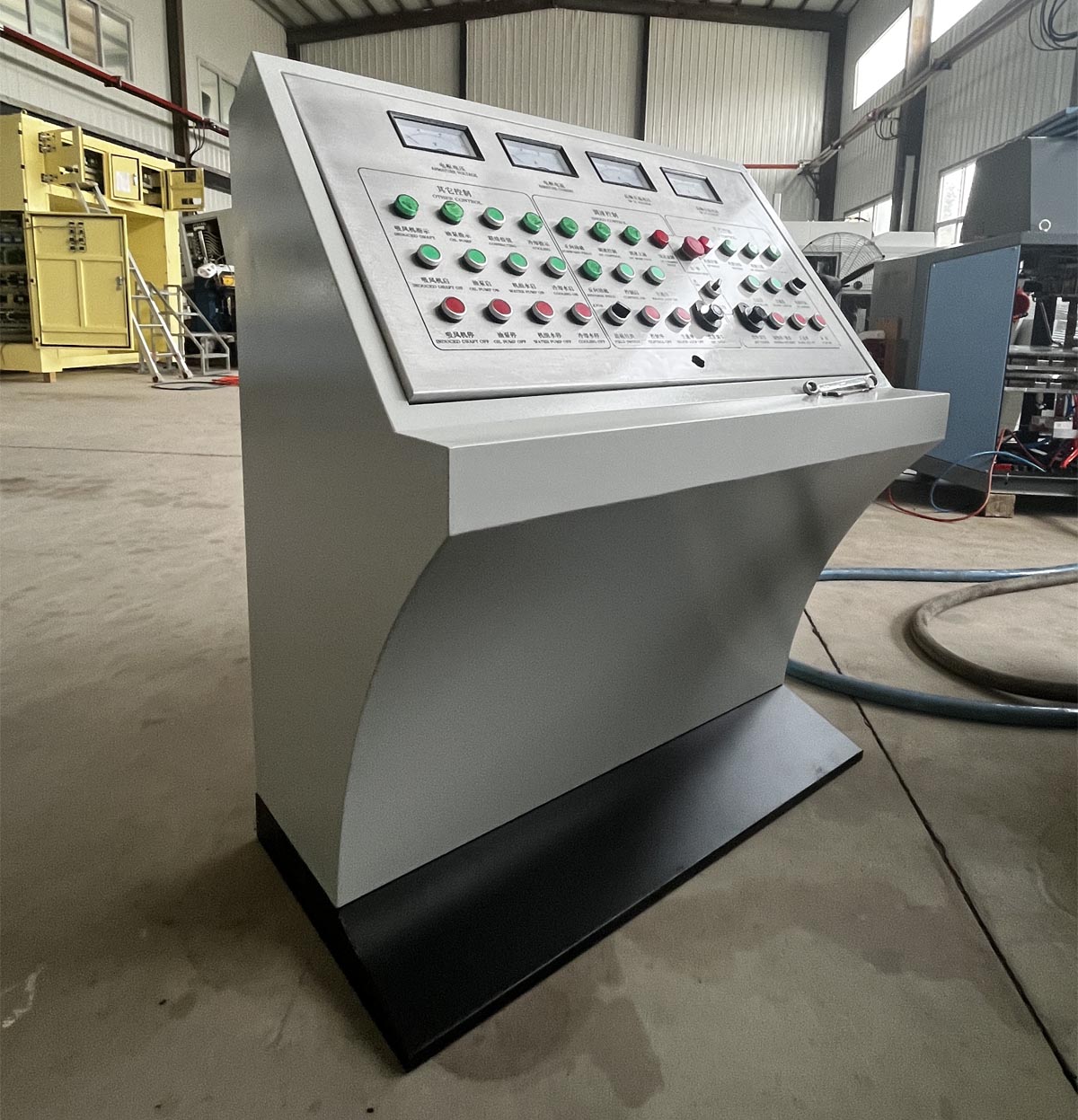

3.콘솔

중앙 제어 콘솔은 고체 HF 소형 파이프 용접기, 속도 제어 캐비닛(드라이버), 워터 쿨러, 팬 등 장비의 원격 작동을 달성할 수 있습니다.

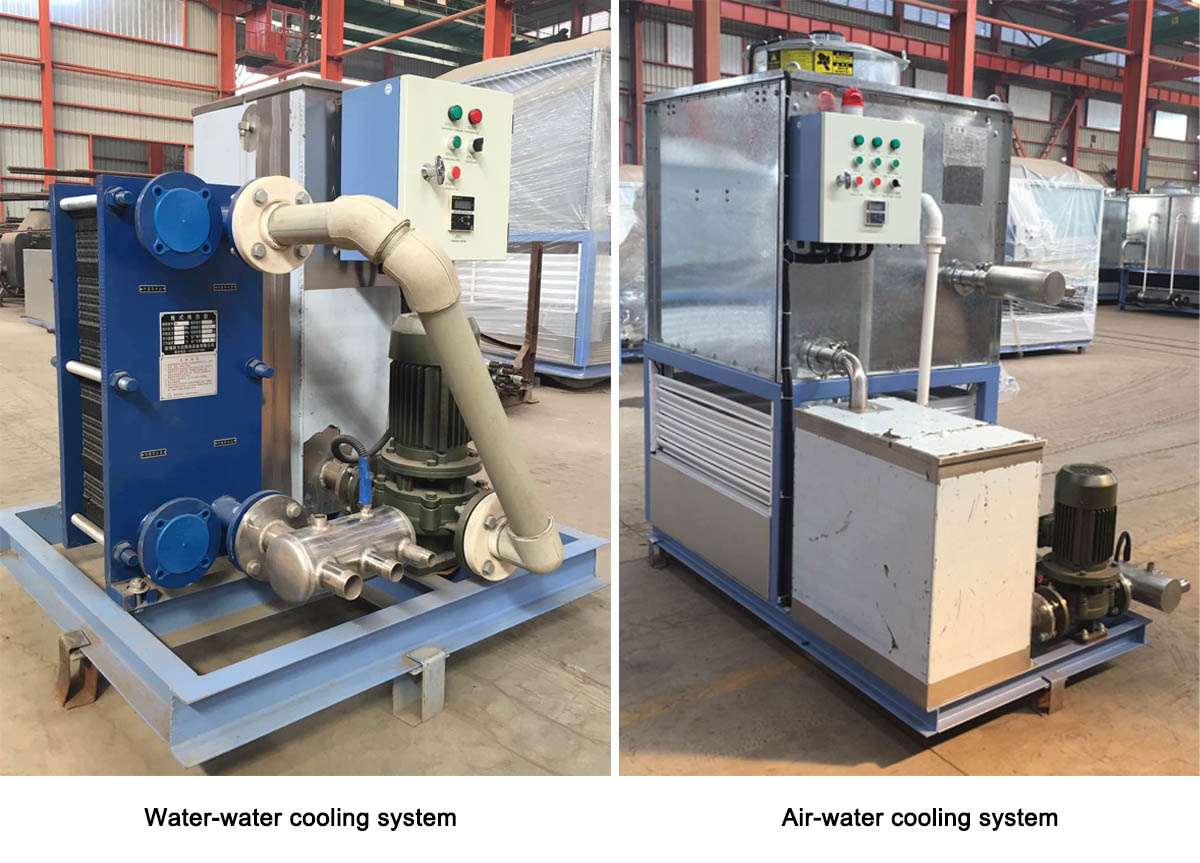

4. 냉각 시스템: 물-물 냉각 시스템 또는 선택적인 공기-물 냉각 시스템

새로운 구조의 솔리드 스테이트 HF 소형 파이프 용접기의 냉각 시스템은 주로 고주파 용접기 및 수냉식 속도 제어 캐비닛(드라이버)의 내부 순환 폐쇄 회로 냉각에 사용됩니다. 일반적으로 공기-물 냉각 시스템과 수-물 냉각 시스템의 두 가지 종류가 있습니다. 공냉식 냉각 시스템은 독립적으로 작동할 수 있으며 수냉식 냉각 시스템에는 냉각탑이나 수영장을 갖추고 있어야 합니다. 이 장비는 작은 면적을 차지하며 난방 전원 공급 장치의 입구 수온을 40°C 이하로 효과적으로 제어하여 난방 장비의 장기적인 안정성을 보장합니다.
