초기 진공관 고주파 장비 소개

20년 전, 중국에서 파이프 용접 및 열처리에 사용되는 고주파 전원(일반적으로 “고주파로”로 알려짐)은 주로 전자관(“진공관”이라고도 함)을 주요 인버터 구성 요소로 사용하는 장비였습니다. 기본 원리는 다음 그림에 나와 있습니다.

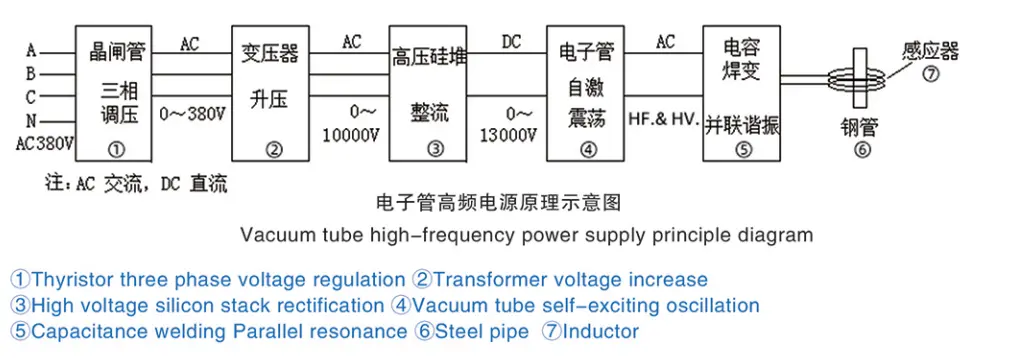

일반 산업용 AC(중국의 3상 4선 380V/50HZ)는 사이리스터 AC 전압 조정기를 통해 0~380V(주파수 불변) 범위의 조정 가능한 AC로 변환된 다음 변압기에 의해 거의 10000V 고전압(주파수 불변)으로 승압된 다음 고전압 정류기 회로에 의해 수만 개의 고전압 DC로 정류된 다음 진공관에 의해 HF 및 HV 전류로 발진된 다음 LC를 통해 발진됩니다. 발진 전류를 증폭시키기 위해 병렬 공진을 하고 강관 및 기타 공작물 등의 가열에 사용되는 인덕터에 전압 감소 공급을 제공합니다.

AC 전압 조정 목적은 작업 요구 사항을 충족하도록 입력 및 출력 전력을 조정하는 것이며, 전압을 조정할 때는 특정 작동 조건에서 장비 출력 전력 안정성을 보장하기 위해 전압을 안정적으로 만들어야 합니다.

진공관(고전압 소전류 부품)을 사용하기 때문에 전압을 높여야 하거나 큰 전력을 출력할 수 없지만 동시에 인덕터의 작은 임피던스에 적응하려면 전압을 더욱 낮춰야 합니다.

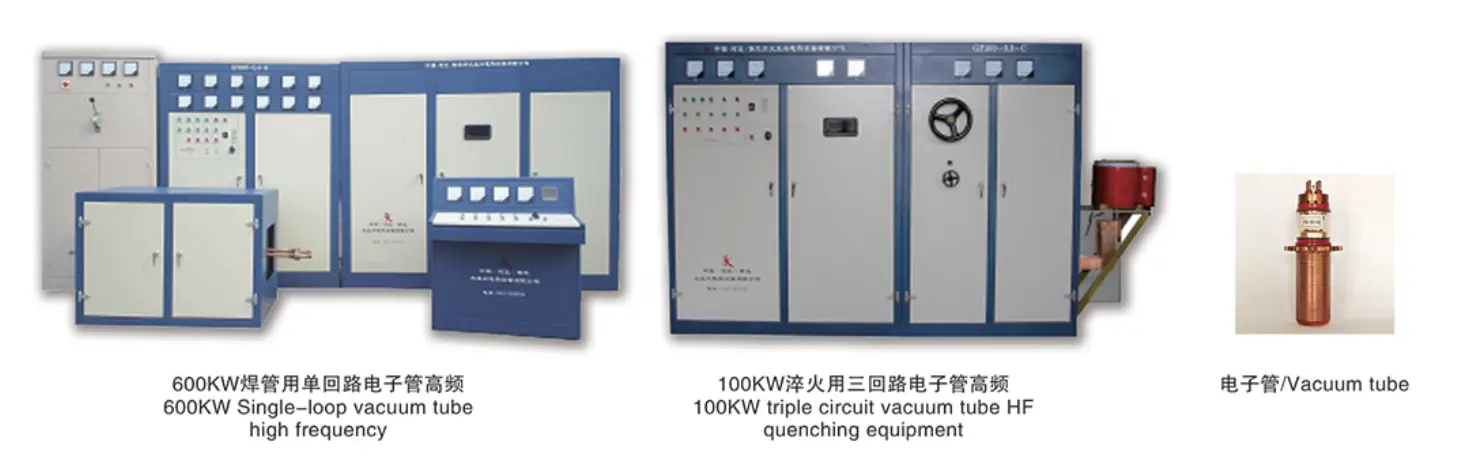

아래 사진은 600KW 단일 루프 진공관 고주파 및 100KW 삼중 회로 진공관 HF 담금질 장비입니다.

파이프 용접 산업에는 여전히 소수의 고주파 진공관이 있지만 담금질 및 브레이징과 같은 분야에서는 고주파 진공관이 여전히 널리 사용됩니다.
