솔리드 스테이트 고주파수 작동 원리

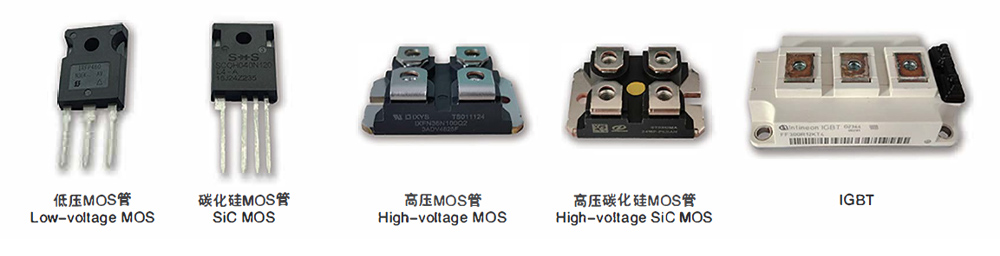

소위 "고체 고주파"는 트랜지스터(MOS 전계 효과 트랜지스터 또는 IGBT)를 주요 인버터 구성 요소로 사용하기 때문입니다. 진공관은 속이 비어 있습니다(내부는 비활성 가스로 가득 차 있으므로 "기체"라고 부를 수 있음). 트랜지스터는 단단합니다.

솔리드 스테이트 고주파는 진공관 고주파의 업데이트된 제품이며 주 회로는 사이리스터 중간 주파수와 유사하지만 진공관 고주파와는 다릅니다. 그 기본 원리는 다음과 같습니다.

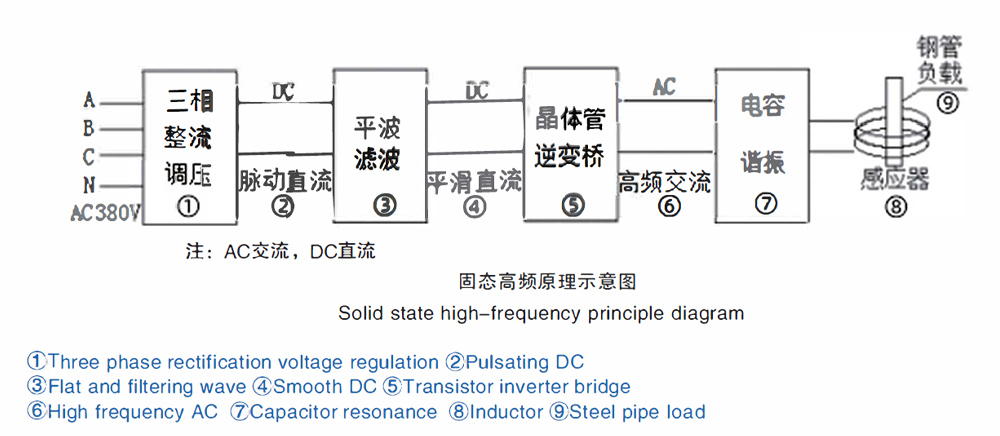

일반 3상 AC(중국에서는 380V 및 주파수 50HZ)는 정류 회로(SCR 또는 다이오드 및 IGBT)를 통해 조정 가능한 전압 맥동 DC로 변환되고, 이 DC는 필터링되거나 평탄파가 평활 DC가 된 다음 인버터 브리지(대형 전력 트랜지스터 MOSFET 또는 IGBT 사용)로 들어가 고주파 전류가 됩니다. 이 고주파 전류는 탱크 회로 부하 공진에 공급되어 금속 가열에 사용될 수 있습니다. 인버터 브리지 전원 장치는 모듈형 구조를 채택합니다. 각 쌍의 전원 모듈은 동일하지만 사용되는 전원 모듈의 수는 장비 전원에 따라 다릅니다. 장비가 크든 작든 구조는 기본적으로 동일합니다. 공진 탱크 회로는 직렬 또는 병렬 형태입니다. 고전압이 없고 출력 강압 변압기가 없습니다.

고주파 진공관과 비교하여 고체 고주파 장비의 장점은 다음과 같습니다.

1. 좋은 용접 품질 : 고체 고주파 장비로 용접 된 강관은 용접 폭과 열이 균일하고 내부 및 외부 버가 적다는 것을 비교에 따르면

2. 에너지 절약: 테스트 결과 이 ​​용접기는 진공관 장비와 비교하여 동일한 사양으로 25% 이상의 전기를 절약할 수 있는 것으로 나타났습니다.

3. 절수 : 자체 손실이 적기 때문에 냉각수가 너무 많이 필요하지 않습니다. 따라서 동일한 사양의 진공관 장비보다 50% 이상 적은 물을 소비합니다.

4. 작은 크기와 가벼운 무게: 주요 구성 요소(MOSFET)의 작은 크기로 인해 용접 변압기, 필라멘트 조정기, 일치하는 코일, 게이트 회로 등이 없습니다. 따라서 동일한 사양의 진공관 장비에 비해 전체 부피가 50°/4° 이상 작습니다.

5. 작동하기 쉽습니다. 전압이 없으며 피크 전압이 수백 볼트를 초과하지 않으므로 부상을 입지 않습니다.
