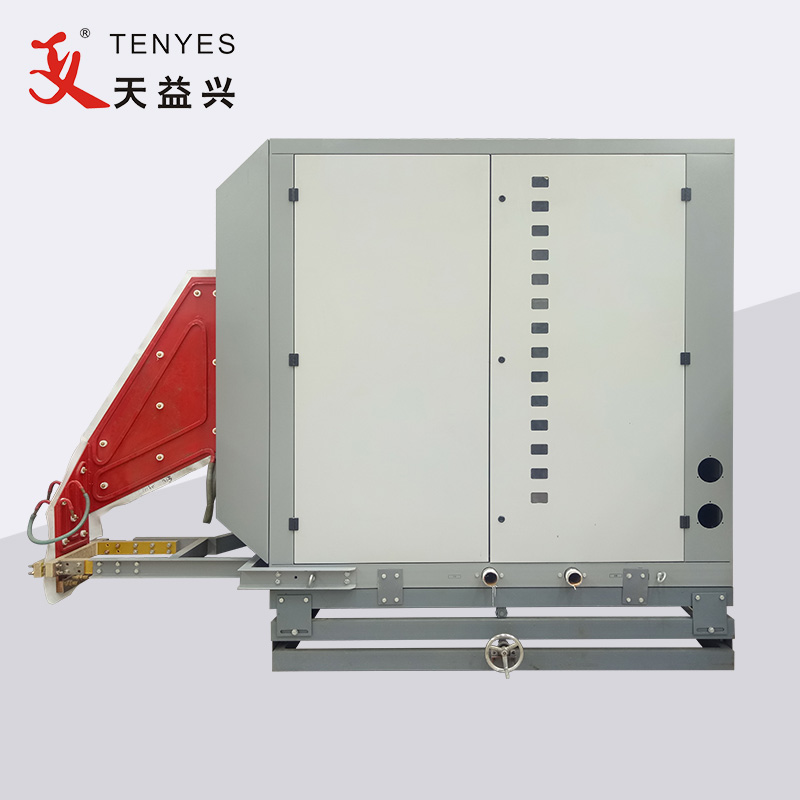

700KW 고주파 파이프 용접기

작동 방식:

일반 3상 교류(선간 전압 380V, 주파수 50HZ)는 변압기(선간 전압 200V, 주파수 50HZ)에 의해 강압되어 정류기 캐비닛으로 들어가 정류, 전압 조정 및 필터링을 거쳐 0~240V로 연속 조정 가능한 직류가 됩니다. 그런 다음 인버터 브리지(고전력 트랜지스터 MOSFET 사용)로 들어가 고주파 전류가 되며, 이는 부하 트로프에 공급되어 유도 가열에 사용될 수 있습니다.

인버터 트로프 동력 장치는 모듈식 구조를 채택하고 각 동력 장치 쌍은 50KW 이상을 출력할 수 있으며 장비의 전력은 다르며 사용되는 동력 장치의 수는 다르며 장비의 기본 구조는 크기에 관계없이 동일합니다. 최저점은 직렬 병렬 혼합 공진 형태이며 고전압이 없으며 출력 변압기도 없습니다. 이 장비에 사용되는 전원 장치의 수는 14쌍입니다.

TENYES 700KW 고주파 파이프 용접기의 주요 장점:

1. 고전압이 없으며 안전하고 신뢰할 수 있으며 효율적입니다.

2. 주요 구성 요소는 IR, IXYS 및 Siemens와 같은 수입 제품입니다.

3. 안정적인 조정, 높은 정밀도 및 작은 고조파 간섭을 갖춘 펄스 폭 변조 또는 마이크로 컴퓨터 제어 전압 조정 회로가 채택되었습니다.

4. 전력 범위는 과전압, 과전류 및 기타 오류 보호 시스템을 통해 0~100%까지 무단계로 조정 가능합니다.

5. 작동 상태 표시는 디지털 방식으로 작동이 간단하며 유지 관리가 편리합니다.

6. 용접 품질이 좋고 용접 폭과 열이 균일하며 내부 및 외부 버가 거의 없습니다.

적용 범위:

강관용접, 스테인레스강관용접, 알루미늄관용접, 동관용접, H빔용접, 특수형관용접

700KW 고주파 파이프 용접기의 주요 기술 파라미터

모델: GGP700-0.2-H
